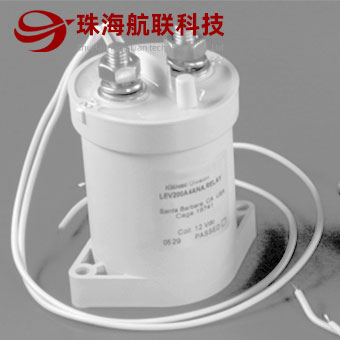

一、雙線圈**接觸器工作原理

雙線圈**接觸器線圈連接圖，其基本原理就是電磁鐵的工作原理：

F1是剩磁很小的靜止軟鐵，F2是剩磁很小的運動軟鐵，F1、F2的接觸端面具有很高的光潔度，與線圈之間水平方向用非導磁銅套C隔開，這樣當線圈通一直流電流時，便在F1、F2的端面形成了磁場的N極和S極，從而使F1和F2緊密地吸合在一起。非導磁銅套c同時用作F2的運動軌道。

雙線圈**接觸器的線圈由起動繞組L1、保持繞組L2兩部分組成。L1具有很小的直流電阻和電感量(4Q21mH)，L2具有較大的直流電阻和電感量（73250mH)。線圈通電前觸點K是閉合的，當線圈加上額定電壓時，瞬間有很大的電流（10倍以上的額定線圈電流）流過線圈，產生很強的磁場，使軟鐵F1和 F2在極短的時間(40mS）內吸合在一起。軟鐵F1和﹑F2吸合后，頂桿使觸點K斷開，繞組L1、L2串聯起來共同承擔額定的線圈電壓，線圈中流過額定的線圈電流，保持F1和F2的吸合狀態。

二、減小**接觸器線圈功耗的方法

從“釋放電壓”這一參數可以看出，**接觸器的釋放電壓遠遠小于額定線圈電壓，因此接觸器吸合后可以降低線圈電壓，以減小功耗。串電阻減小線圈功耗的電路，切換線圈電壓減小功耗的電路（適用于24V**接觸器）。串接電阻R的阻值可以取保持繞組L2的直流電阻值。切換線圈電壓減小功耗的電路原理是:接觸器吸合前，觸點K閉合，繼電器J1處于釋放狀態，其常閉觸點將AC27V加到整流電路中，接觸器吸合后，觸點K斷開，繼電器J吸合，其常開觸點將AC14V加到整流電路中，保持接觸器的吸合狀態，但線圈功耗僅為原來的四分之一。
